  • 您的位置:首页 > 产品 > 中性点设备 > 消弧线圈

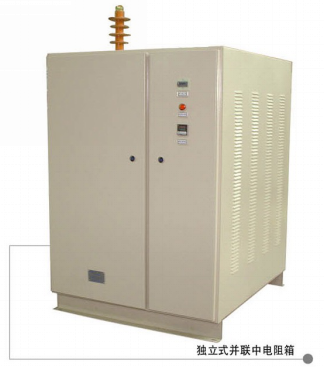

    并联中电阻选线成套装置


          产品简介:
          中性点经消弧线圈接地故障线路的选择成为长期困扰供电系统的一道难题,国内外研究机构和生产厂家对此都进行了大量的研究并推出了基于不同选线原理的各种小电流接地系统故障选线装置,运行结果表明:现有的小电流接地选线装置均存在不同程度的不足,影响到装置选线的准确性。

          并联中电阻选线的基本原理是通过对并联电阻的投退控制,短时且有限的增加零序电流的有功分量,使得故障线路与非故障线路上的零序电流出现明显的特征差异,然后通过独特的计算方法,准确的识别故障线路,达到选线的目的。经过理论和大量实践的验证,该方法选线准确率极高,同时可以抑制中性点电压,无需准确判断零序CT的极性,具有很高的实用价值。

          使用环境:
          安装位置:户内/户外
          温度范围:-5℃~+45 ℃;      最大变化率:20℃/h。
          湿度: 相对湿度:5%~95%;      最大绝对湿度:28g/m3。
          大气压力:86kPa~108kPa。

          电源要求:
          a) 交流电源电压为单相220V,或三相380V,电压允许偏差-20%~+15%;
          b) 交流电源频率50Hz,允许偏差+5%;
          c) 交流电源电压波形为正弦波,谐波含量小于5%;
          d) 直流电源电压为110V或220V,电压允许偏差-20%~+15%;
          e) 直流电源电压纹波系数小于5%。

          功率损耗:<100W
          频率:50Hz

           注:上述主要技术指标均针对普通产品而言,如果有其他特殊要求请先与我们联系。

          产品特点
          消弧线圈并联中电阻,综合了中性点谐振接地和电阻接地两种接地方式的优点。既保持了电阻接地可以准确选线的优点,又可以减少接地点残流,限制弧光接地过电压,确保10kV系统单相接地之后带故障运行2小时以上。
          对于非金属单相接地故障的选线比其他厂家更加准确。
          不需要准确判断零序CT的极性,对极性难以判断的出线也可以正确选线
          全中文界面,操作维护简单方便:微机调节器配有大屏幕LCD汉化显示屏,所有菜单均以汉字显示,界面清晰、友好,易于查看,便于运行人员维护、操作。
          可靠性高,抗干扰性强:微机调节器采用二次电源技术,可抵御毁灭性电磁干扰,一、二次系统全部采用光/电隔离,可彻底消除一次系统对选线装置的干扰。系统设计了双重Watchdog自复位电路,可实现系统的自动恢复。
          完善的远动功能:系统设计了完善的远动功能,可实现与传统远动装置(RTU)的连接,实现系统的远方监控。系统还设计有二个RS-232、RS-485串行接口,可作变电站综合自动化系统的一个子站接入综合自动化系统中。
          自动切除故障线路功能:当发生单相接地故障时,工业控制计算机计算分析故障时的零序电压电流参数,判断接地线路,配有继电器输出模块时,还可迅速切除故障线路。

          产品用途
          适用于6-66KV电压等级的小电流接地系统配电网,在电力系统的变电所和发电厂已经得到了广泛的应用,在矿山、石化等企业供电系统的应用也越来越广泛,对提高系统供电可靠性及安全运行有明显的效果。
